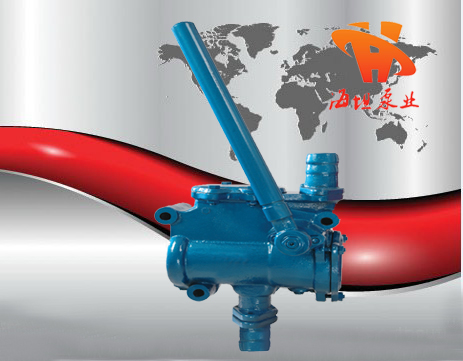

手搖泵S、SH-25、38型

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

【S、SH-25、38型手搖泵】產品:

【S、SH-25、38型手搖泵】產品簡介：

永嘉海坦泵業生產的S、SH-25、38型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下（系指皮碗式泵）。S、SH-25、38型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作�？晒┕さV、企業、學校、車輛、船舶、人防等單位使用。

【S、SH-25、38型手搖泵】型號意義：

如S—25、SH—25

S——為皮碗式。適用于吸送清水。

SH——為活塞式。適用于吸送油類液體。

25——為泵進出口徑

【S、SH-25、38型手搖泵】結構說明：

S、SH-25、38型手搖泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。

【S、SH-25、38型手搖泵】結構圖：

1	泵體	2	吸水閥座	3	吸水閥	4	壓水閥座	5	壓水閥	6	蓋板
7	活塞式部件	(7)	皮碗式部件	8	螺栓	9	搖臂	10	蓋板紙墊	11	吸入、吐出管紙墊
12	吐出管	13	泵蓋紙墊	14	泵蓋	15	標牌	16	鉚釘	17	螺栓
18	襯套	19	柱銷	20	螺栓	21	軸	22	填料座	23	墊圈
24	螺母	25	填料	26	填料壓蓋	27	雙頭螺栓	28	螺母	29	搖手柄部件
30	塾圈	31	螺母	32	雙頭螺栓	33	拉桿	34	吸入管	35	四方螺塞
36	活塞連桿	37	螺母

【S、SH-25、38型手搖泵】性能參數：

型號	S-25	S-38
型號	SH-25	SH-38
流量（升/分）	15-23	39-59
*大揚程（米）	30	30
*大吸入揚程（米）	4.5	4.5
吐出及吸入口徑（毫米）	25	38
工作人數	1-2	1-2

【S、SH-25、38型手搖泵】安裝尺寸：

型號/尺寸	A	B	C	D	E	F	G
S-25	200	55	135	250	260	254	35
SH-25
S-38	246	54	165	295	310	295	43
SH-38
